方形搖擺篩
篩網面積:0.21-5.31(m2)
電機功率:0.5-5.5(kw)
應用領域:化工、醫藥、食品與香料、茶葉、飼料、塑料、橡膠、化肥、糖鹽業等。
適用物料:玻璃、醫藥、淀粉、活性炭、石英砂等。
方形搖擺篩產品介紹
方形搖擺篩又稱往復篩,是一種新型的高標準篩分設備,獨特的旋回往復運動方式傳輸給整個篩面一套組合運動,物料篩分開始于一個水平圓周運動的進料端,進料端的圓周回轉運動傳輸給整個篩面,使物料迅速分布,提高了篩面的利用率,篩分效率高,處理量大。
方形搖擺篩工作原理

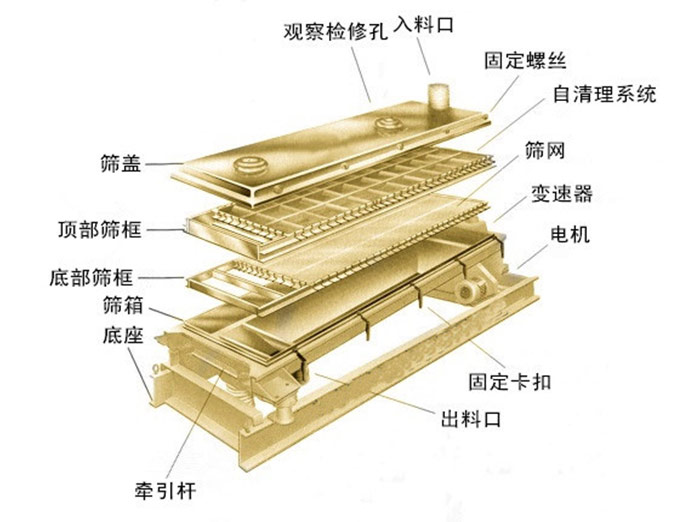

方形搖擺篩方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。
當方形搖擺篩啟動后,篩機搖動體即篩箱在慣性力的作用下做前后往復運動,篩箱帶動篩面做周期性搖動,從而使篩面上的物料隨篩箱一同做定向跳躍式運動,期間,小于篩面孔徑的物料通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾跳躍運動后從排料款排出,進而完成整個篩分工作。
方形搖擺篩性能優勢
1、方形搖擺篩特別適合圓柱狀、片狀等不規則物料,篩分精度高達90~95%,是普通振動篩的數倍或更高;

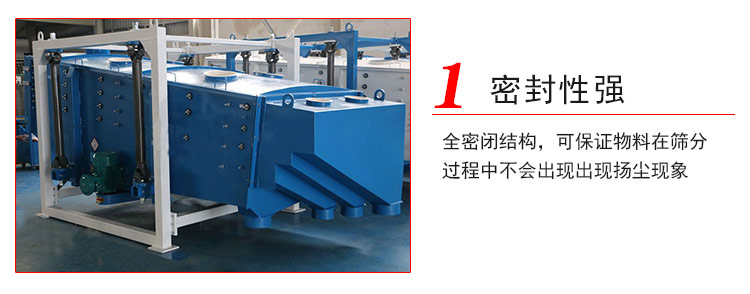

2、全密閉結構,可保證物料在篩分過程中不會出現出現揚塵現象;

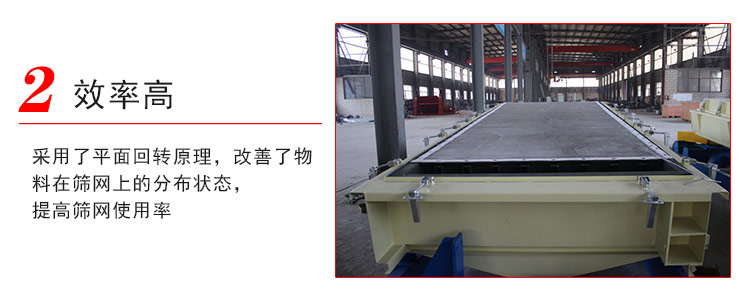

3、采用了平面回轉原理,改善了物料在篩網上的分布狀態,提高篩網使用率;
4、可單層或多層使用,處理量大;
5、有專門的清網裝置,可有效減少篩孔堵塞現象的發生,改善篩機清網效果,篩分效率達98%;
6、處理量大,易于與生產線結合。
方形搖擺篩適用領域

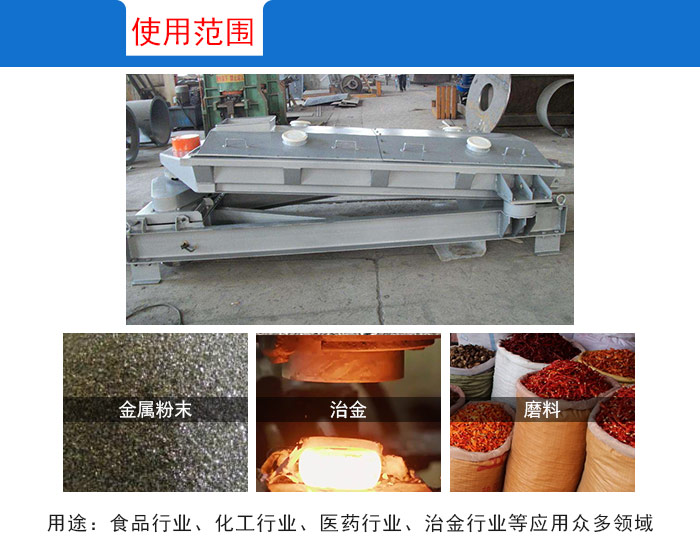

方形搖擺篩適合粉狀或顆粒狀物料的篩選和分級,廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。
方形搖擺篩廠家地址:河南省新鄉市延津縣森林公園大門西1000米路北
方形搖擺篩技術參數
型 號 | 有效篩分面積(㎡) | 功率(kW) | 篩面傾角(°) | 層數 | 回轉頻次(r/min) | 篩箱行程(mm) |
FYBS1030 | 3 | 3 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1036 | 3.6 | 3 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1230 | 3.6 | 4 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1236 | 4.32 | 4 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1530 | 4.5 | 5.5 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1536 | 5.4 | 5.5 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1830 | 5.4 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 |
FYBS1836 | 6.48 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 |
